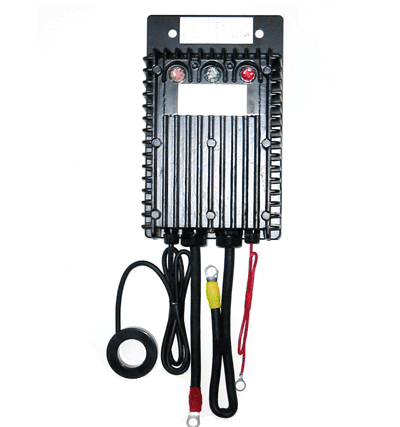

[모델명] 무접점 자동전격방지기
HI-TECH
43SO3 (300A)/
HI-TECH 45SO3 (500A)/
HI-TECH
47SO3(720A)
[품 명] 자동전격방지기
[품목] 교류 아크용접기 방호장치
[형식] SP-3B-H / SP-5B-H /
SP-7, 2B-H
[성능검정 합격번호] 2004-1012-E1 / 2004-1014-E1 / 2004-1011-E1
[성능검정 합격일자] 2004.9.23
[성능검정 합격유효기간] 2004.9.23 ~2009.9.22
|
|
|
[제품특성]
|
구 분 |
| 명칭 |
HI-TECH43S03 |
HI-TECH45S03 |
HI-TECH47SO3 |
| 형식 |
SP-3B-H |
SP-5B-H |
SP-7.2B-H |
| 정격전원접압 |
440V /80A |
440V /130A |
440V/180A |
|
정격출력전류 |
300A |
500A |
720A |
| 정격사용율 |
50% |
80% |
| 접점방식 |
무접점방식 |
| 제어방식 |
전류검출방식 |
| 정격주파수 |
60㎐ |
[참고용어]
ㅇ전격방지란 교류 아-크용접기 1차측 전원에서 용접기의 주회로를 제어하는 장치로서 용접봉의 조작에 따라
용접할 때에만 회로를 도통시키고, 용접을 행하지 않을 때는 폐로하여 용접기 2차측의 무부하전압을 안전전압으로 저하시켜 작업자가 용접봉과
모재사이에 접촉함으로 발생하는 감전사고 방지와 무부하시 전력손실을 격감시키는 에너지 절약 기능을 보유한 장치임
| |
| [결선도/사용설명서] |

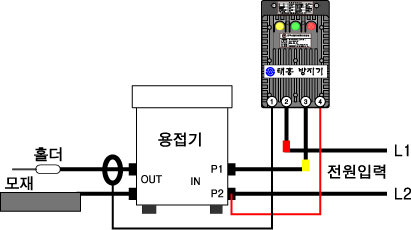

| 1.결선도 |
 |
| 1.감지(CT 2P CVV) |
2.전원입력(적색캡) |
3.출력(황색캡) |
4.전원입력(적색선 IV) | |
| 2. 작동표시 점등표 |
| 가. |
무부하시(미사용시) : 녹색등 점등
|
| 나. |
부하시(용접중) : 적색 및 황색등 점등
|
| 다. |
제품이상발생시(고장) : 황색등 점등
| |
| 3. 설치방법 (결선도 참조) |
| 가. |
반드시 용접기의 정격용량에 맞는 누전차단기를
통하여 설치하여 주십시요.
|
| 나. |
반드시 1차 입력전원을 OFF 시킨 후 설치하며
결선시
볼트와 너트로 정확히 밀착되게 조여 주십시요. |
| 다. |
방지기의 2번 전원입력(적색캡)을 입력전원L1에
연결하고
3번 출력(황색캡)을 용접기입력단자(P1)에 연결합니다. |
| 라. |
방지기의 4번 전원입력(적색선IV)과 입력전원L2를 용접기
전원입력(P2)에
연결합니다. |
| 마. |
방지기의 1번 감지(C.T)에 용접선(P선)을 통과시켜
연결하십시요. |
| 바. |
정확히 결선을 완료하였으면 입력전원을 ON시켜
주십시요. | |
| 4.일반형의 특징 |
| 가. |
본장치는 일반형으로 용접선 및 홀더의 정확한 접속과 접속면의
청결을 요구하며,
접속상태가 좋지 않을시 정상적으로 용접이 되지 않을 수 있습니다.
| |
|
|
[용접기 용량
대비 적용모델]
| 용접기 용량 |
전격방지기
용량(A) |
적용 모델 |
| KW |
KVA |
| 7.5 이하 |
15 |
300A |
HI-TECH 43SO3 |
| 10 |
20 |
| 15 |
30 |
500A |
HI-TECH 45SO3 |
| 20 |
40 |
| 20이상 |
특수 |
720A |
HI-TECH 47SO3 |
산업안전보건법 관련 규제 법령
산업안전보건법 제33조, 제32조(유해 위험기계/ 기구등의
방호설치등)사용하지 않을시
동법 제 67조에 의거 3년이하 징역 또는 2천만원 이하의 형사처벌.
산업안전보건법 제34조 (기계기구의 검사) 제 4항
한국산업안전공단의 성능검정 합격품이 아닌 비검정제품을 제조, 수입,
진열
사용,대여 또는 판매하는 행위 및 대여자는 동법 제 68조에 의거 1년 이하의 징역 또는
일천만원이하의 형사처벌. | | |
|
|
|
|
|
|
| |
|
|
|
