제품명: |
중대형태양열시스템 |
규격명: |
태양열급탕전용시스템 |
| 제품설명: |
|
전화: |
02-333-9545 |
팩스: |
02-333-9510 |
|
|
|
|
|
|
제품
상세설명
|
|
제목 없음
|
 |
 |
 |
 |
 |
 |
 |
 |
|
| 장 점 |
단
점 |
|
|
|
○ 무공해, 무제한 청정에너지원 |
○밀도가 낮고, 간헐적임 |
|
|
○ 기존의 화석에너지에 비해 지역적 편중이 적음
|
○유가의 변동에 따른 영향이 큼 |
|
|
○ 다양한 적용 및 이용성 |
○초기 설치비용이 많음 |
|
|
○ 저가의 유지보수비 |
○봄, 여름은 일사량 조건이 좋으나
겨울철에는 조건이 불리함 |
| |
 |
|
| 구 분 |
자 연 형 |
설 비 형 |
|
|
|
| 저온용 |
중온용 |
고온용 |
|
활용온도
|
60℃이하 |
100℃이하 |
300℃이하
|
300℃이상 |
|
집열부
|
자연형시스템
공기식접열기 |
평판형집열기 |
PTC형집열기
CPC형집열기
진공관형집열기 |
Dish형집열기
Power Tower,
태양로 |
|
| 축열부 |
Tromb Wall
(자갈, 헌열) |
저온축열
(헌열, 잠열) |
중온축열
(잠열 , 화학) |
고온축열
(화학) |
|
| 이용분야 |
건물공간난방 |
냉난방ㆍ급탕,
농수산(건조,난방) |
건물 및 농수산분야
냉ㆍ난방, 담수화,
산업공정열,
열발전 |
산업공정열, 열발전,
우주용, 광촉매폐수처리
광화학,
신물질제조 |
|
주)
PTC(parabolic trough solar collector)
주) CPC(compound parabolic
collector) |
 |
 |
| |
| |
|
|
|
 |
|
|
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
|
 |
 |
표
참조)
|
| 구 분 |
A
사 |
B
사 |
C
사 |
|
|
집열면적(m2/매)
|
2 |
2 |
2 |
|
최대집열효율
|
71.0%
|
70.7%
|
79.3% |
|
1일 집열량
|
1,759kcal/㎡
|
1,993kcal/㎡
|
2,312kcal/㎡ |
|
단위열량당
집열면적 증가율
|
131%
|
116%
|
기준% |
| |
집열판의 구조)
 |
 |
 |
 |
|
참조)
 |
 |
 |
 |
|
 |
 |
 |
|
|

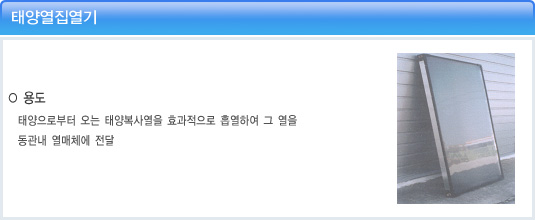

집열기규격 |
크기(㎜) |
면적(㎡) |
무게(kg) |
|
|
가로 |
1,020 |
총면적 |
2.00 |
빈무게 |
35 |
|
|
세로 |
1,940 |
투과면적 |
1.87 |
찬무게 |
36.63 |
|
|
높이 |
78 |
흡수면적
|
1.86 |
|
|
|
집열기종류 |
평판형 ■ |
고정집광형 □ |
진공관형 □ |
기타 : |
|
|
|
액체식 ■ |
상 변화식 □ |
기타 : |
|
|
설계기준 |
작동온도 |
최대 |
150℃ |
적정 |
40℃～90℃ |
최소 |
-10℃ |
|
|
열매체유량 |
최대 |
0.09kg/s |
적정 |
0.04kg/s |
최소 |
0.02kg/s |
|
|
최대사용압력 |
10kg/㎤ |
| |
 |
|
|
|
외장함
|
구분 |
재질 |
두께(mm) |
규격 : 가로×세로(mm) |
붙임처리(Sealing) |
|
|
|
|
|
|
|
|
틀
|
AL3004
(내부식성) |
0.7
|
1,015×1,931
|
고무발포 양면테이프(1.65mm) |
|
|
|
|
|
|
|
|
바닥 |
|
|
|
|
|
투과체 |
투과체 수 |
재질 |
두께(mm) |
규격 : 가로×세로(mm) |
투과율 |
|
|
|
|
|
|
|
|
1 |
저철분강화유리 |
3.2 |
1,011×1,925 |
90% |
|
|
|
|
|
|
|
|
흡수판
|
매수
|
재질
|
두께(mm)
|
규격 : 가로×세로(mm)
|
도장방식
|
Titaninm
(Magnetron Sputtering)
|
|
|
|
|
|
|
|
|
1 |
동판
|
0.2
|
986×1,890
|
흡수율 |
95%±2% |
|
|
|
|
|
|
|
|
제조방식 |
판붙임 □ 도관접합 ■ 압출재삽입 □ 관형식 □
|
방사율 |
5%±2% |
|
|
|
|
|
|
|
|
집열관 |
종 류 |
재 질 |
두께(mm) |
관경(mm) |
길이(mm) |
개 수 |
|
|
|
|
|
|
|
|
주 관 |
동 관 |
1 |
25 |
1,000 |
2 |
|
|
|
|
|
|
|
|
지 관 |
동 관 |
0.9 |
9 |
1,900 |
13 |
|
|
|
|
|
|
|
|
단열재 |
단열부위 |
재 질 |
두 께
|
내열온도(℃)
|
비고(열전도율등) |
|
|
|
|
|
|
|
|
측 벽 |
Glass Wool
(Non-Phenolic Binder) |
25 |
350 |
48K(0.036kcal/mh℃
이하) |
|
|
|
|
|
|
|
|
바 닥 |
Rock Wool
(Non-Phenolic Binder) |
30 |
650 |
64K(0.036kcal/mh℃
이하) |
|
|
|
|
|
|
|
|
 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
